本レポートでは、次世代の計算基盤として期待される「量子半導体技術」と、現在の情報処理を支える「積層ナノ半導体（CMOSナノプロセス）」との間に存在する、構造的・機能的・応用的な差異と将来的な共存可能性について総合的に分析します。



― 超微細化が直面する臨界点とポストCMOS時代の必然性 ―

背景と出発点

積層半導体（3D CMOSなど）と、EUVリソグラフィを活用したナノ〜Åスケールのトランジスタ微細化は、半導体業界の「ムーアの法則」を延命してきました。
しかし2020年代後半〜2030年代初頭にかけて、すでに「物理限界と経済限界」の二重の壁が顕在化し始めています。

臨界的限界点：ナノ・Å技術が直面する6つの深刻課題

① 短チャネル効果の激化

• トランジスタのチャネル長が1nmを切ると、電圧による制御が困難になり、リーク電流が増加
• 結果：スイッチとして機能不全（デジタル”0″と”1″の差が曖昧に）

② 量子トンネル現象の不可避化

• 5nmクラスでは、絶縁層を電子が勝手に通り抜ける（量子トンネル）現象が発生
• 結果：情報保持の信頼性喪失 → 論理演算に致命的誤差

③ 熱限界（ダークシリコン現象）

• 高密度化に伴い、チップ内の特定領域の発熱量が臨界値を超え冷却不可能
• 結果：チップの一部しか動かせない → 無駄シリコン化（ダークシリコン）

④ ばらつきと製造難易度

• Åスケールになると、1個の原子レベルの違いが性能に致命的影響を与える
• 製造工程の揺らぎ・誤差が歩留まり低下・コスト爆発を招く

⑤ フォトリソグラフィの限界

• EUV（5nm波長）でも、1nm以下を形成するには複雑なマルチパターニングや近接補正が必要
• 工程時間・設備投資・材料耐性などが指数関数的に悪化

⑥ インターコネクト遅延の支配化

• 論理素子が速くなっても、配線（銅）の伝播速度やRC遅延が全体性能のボトルネックに

結論：微細化＝高速化ではなくなった

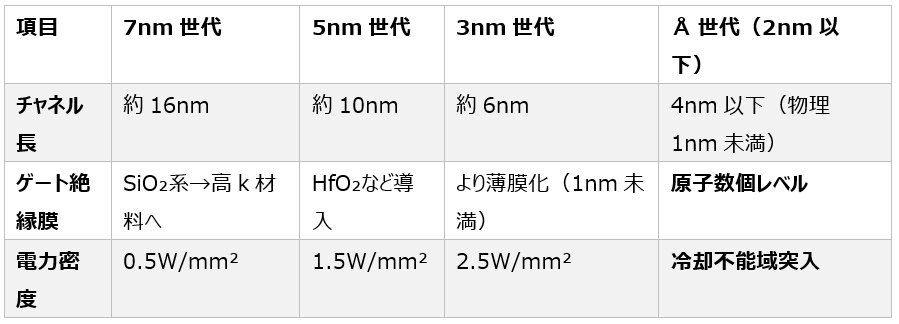

臨界的データと現実



哲科学的に捉える“極限”の意味

「限界とは、“できないこと”ではなく、“やる意味がなくなること”」

✦ 本質的転換点：

• これ以上の微細化は「性能向上」ではなく「物理的苦痛の上に成立する破滅的効率化」になる
• 原子サイズに到達するということは、世界の構成単位に到達してしまったということ

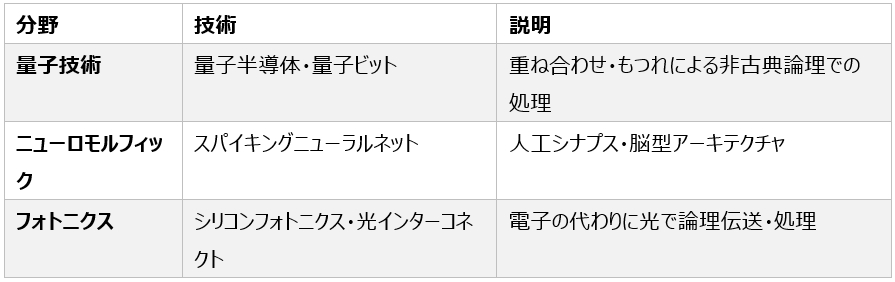

ポストCMOSへの転換を迫る3つの方向性

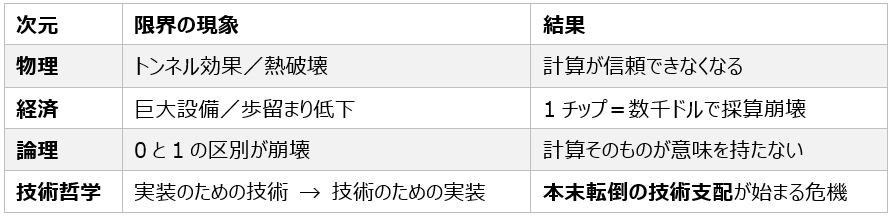

インパクトまとめ：限界を超えた時、何が起こるのか？

総括：ナノ・Å技術は「臨界」を超えつつある

積層ナノ半導体技術の最前線は、もはや「微細化」ではなく「限界化」である。

• 物理的極限（原子の壁）
• 経済的限界（投資額と歩留まりの非対称）
• 意味的限界（性能向上と社会価値の断絶）

最後に：未来は微細化の継続ではない。

「新しい原理（量子）」「新しい形態（脳型）」「新しい媒体（光子）」への構造転換である。



量子力学とは何か

量子力学の定義と出発点

量子力学とは、原子や電子、光子などの極微小な世界の法則を記述する物理学の理論体系です。

🔹 基本原則：

• 19世紀の古典力学（ニュートン）では説明できなかった現象に対応するために登場。
• 主に扱うのはナノメートル（10⁻⁹m）以下のスケールの現象。

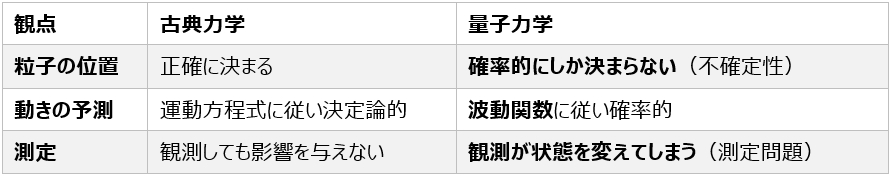

古典力学との違い

量子力学の5大キーワード

① 量子化（Quantization）

• エネルギーや運動量が連続でなく「飛び飛びの値」しか取れない
• 例：電子のエネルギー軌道（n = 1, 2, 3,…）

② 波動粒子二重性（Wave-Particle Duality）

• 電子や光は、波としても粒子としても振る舞う
• 例：光の干渉実験では波、光電効果では粒子のように観測される

③ 不確定性原理（Heisenberg Uncertainty Principle）

• 粒子の位置と運動量を同時に正確に知ることはできない
• 例：「位置を正確に測ろうとすると、運動量がぼやける」

④ 重ね合わせ（Superposition）

• 量子状態は複数の状態を同時に存在させることができる
• 例：「電子が“右”と“左”に同時にある」状態

⑤ エンタングルメント（Entanglement / 量子もつれ）

• 2つの粒子が非局所的に関係し合う。一方を操作すると、もう一方が即座に影響を受ける
• アインシュタインはこれを「不気味な遠隔作用」と呼んだ

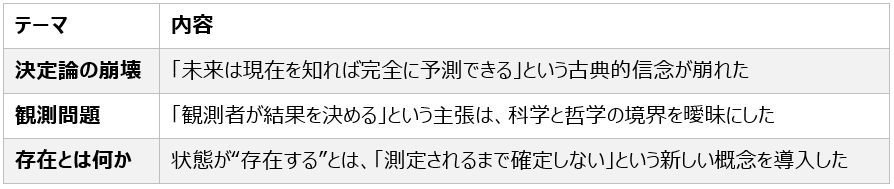

量子力学の哲学的衝撃

量子力学は、物質の在り方そのものを再定義した

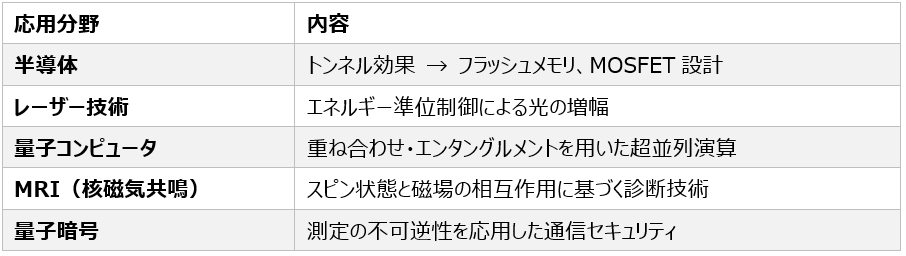

量子力学の応用分野（具体例）

数式で見る量子力学（入門向け）

🔹 シュレーディンガー方程式（時間依存型）

iℏ∂∂tΨ(x,t)=H^Ψ(x,t)i\hbar \frac{\partial}{\partial t} \Psi(x,t) = \hat{H} \Psi(x,t)iℏ∂t∂​Ψ(x,t)=H^Ψ(x,t)

• Ψ(x,t)\Psi(x,t)Ψ(x,t)：波動関数（粒子の状態を記述する関数）
• H^\hat{H}H^：ハミルトニアン（エネルギー演算子）
• ℏ\hbarℏ：プランク定数（量子性の大きさを表す）

解釈：この方程式を解くことで、粒子がどのような状態にあるか「確率的に」予測できる。

量子力学の未来展望

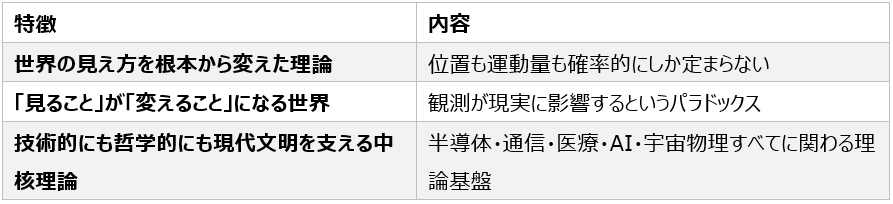

まとめ：量子力学とは何か

量子半導体技術×積層ナノ半導体技術



「量子技術とは、哲学と科学が融合した次世代の応用技術である」



科学的側面：量子とは「自然の根源法則」である

• 量子力学は、電子・光子・スピン・場などの自然の最小単位の振る舞いを正確に記述できる唯一の理論体系。
• 既にあらゆるテクノロジー（半導体・レーザー・MRI・太陽電池など）の実用的基盤となっている。

科学的に見れば、量子は「宇宙が持つ言語の最も根源的な文法」である。

哲学的側面：量子とは「存在・観測・決定」の再定義である

• 「観測するまでは存在が確定しない」（波動関数の収束）という現象は、
  → 存在とは何か、リアリティとは何か、知るとは何か、という哲学の根源問いそのもの。
• アインシュタイン vs ボーアの「量子実在論論争」は20世紀科学哲学最大の論争だった。

哲学的に見れば、量子は「世界を知る主体と世界そのものの関係性」を変革する理論である。

技術的側面：量子技術は「意志と存在を干渉させる工学」になる

• 量子コンピュータは「未来の可能性状態」に操作可能な干渉を加える装置。
• 量子センサーは、重力・電磁場・磁気共鳴などを原子レベルで可視化する装置。
• 将来の量子AIは、「人間が設計できない知能」に向かう可能性すらある。

技術として見れば、量子は「意図と確率と現実を融合する工学」である。

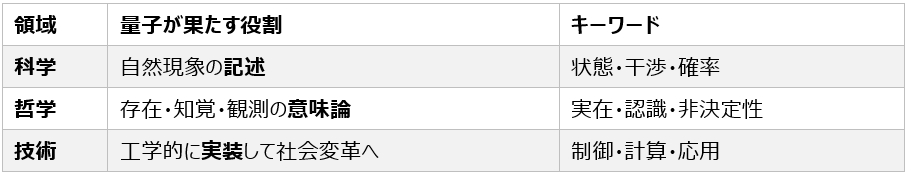

結論：量子技術＝科学 × 哲学 × 実装 の交差点にある

最終的に言えること

「量子」とは単なる理論でも、単なる計算技術でもなく、
それは **「世界と向き合う我々の認識構造そのものを変える装置」**である。

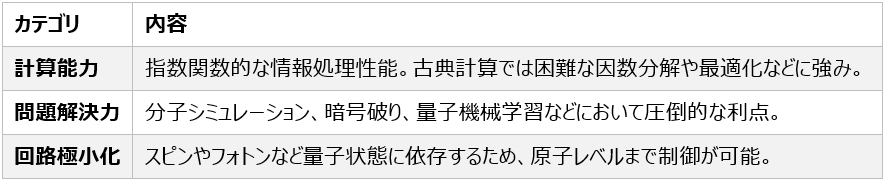

量子半導体の将来的メリット

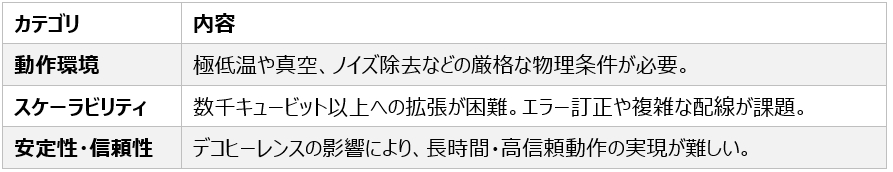

量子半導体の主な課題（デメリット）

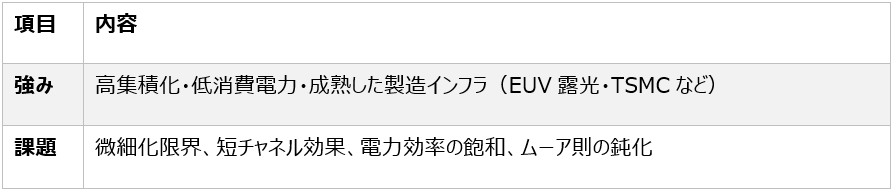

積層ナノ半導体の強みと現状の限界

共存シナリオと未来構想

• 量子アクセラレータ：クラシックチップの補完として量子プロセッサを外部／内部統合
• クラウド量子：IBMやGoogle、Amazonが提供するQuantum-as-a-Serviceの普及
• 3Dハイブリッド統合：CMOS＋量子フォトニクスなどの集積回路設計が加速



量子半導体技術が具現化・量産化された未来を想定したうえで、古典的積層半導体とのアルゴリズム効率・処理スピードの格差分析と、哲科学的（哲学的かつ理論実証に基づく科学的）なインサイトと予測を統合した分析レポートを提示します。

量子半導体技術の具現化とアルゴリズム優位性に関する哲科学的レポート

1. 【想定前提】：量子半導体の量産化と汎用実装が完了した未来像

• 年代想定：2035～2045年
• 状況：エラー耐性を備えた1万〜100万キュービット規模の安定稼働量子チップが実用化
• 製造技術：トポロジカル量子デバイスや光量子チップにより室温・低電力での安定動作
• 運用体制：クラウド量子演算・オンチップ量子アクセラレータとして汎用環境に統合

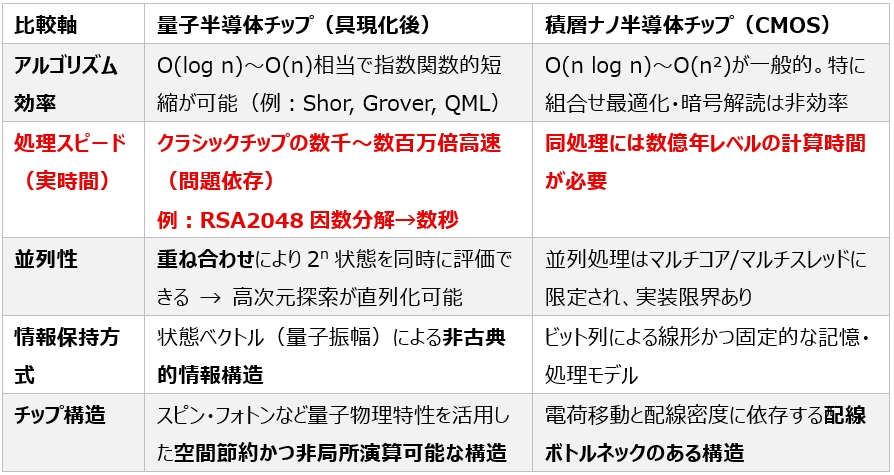

【技術格差の比較】：量子 vs 積層半導体におけるアルゴリズム処理性能差

【哲科学的考察】：量子半導体が「計算の本質」に与える意味論的インパクト

哲学的視点：「論理」から「存在」への移行

• 古典的コンピューティングは、計算とは命令と命題の論理的処理であり、世界を形式化されたルールで記述するという構造主義的思考に基づいている。
• 一方、量子半導体技術では、重ね合わせと測定によって世界の「可能性そのもの」を操作する。つまり、論理の実行ではなく存在確率の展開を制御している。

「計算とは“可能性の選択”である」── 量子計算は、従来の“命令実行”ではなく、“現象確率の構成”である。

科学的理論予測：量子アルゴリズムの支配的領域

哲科学的パラドックス：人間の知性との融合点

• 古典的アルゴリズムは「理解可能な形式」によって人間と接続できたが、
  量子アルゴリズムの最適解導出は「なぜその結果が導かれたか」人間が直感的に理解できない*場合が多くなる。

「人間にとって計算可能でも、理解不能な世界が到来する」
⇒ これは**「解けること」と「わかること」が分離する**という知的フェーズ転換を示唆。

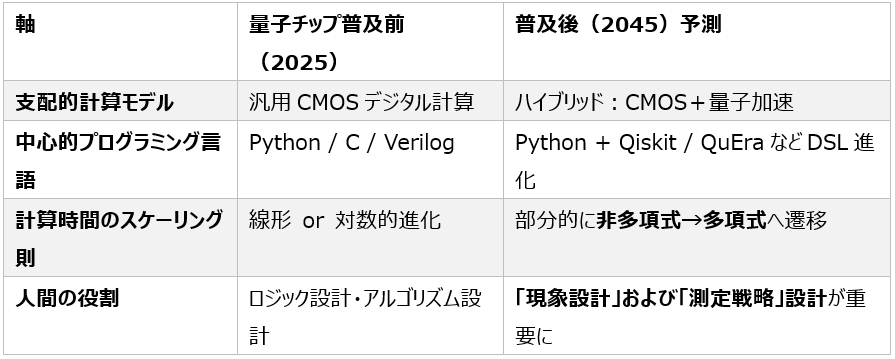

4.【未来的予測マトリクス】

総括：量子半導体の哲科学的レポート

量子半導体は、単なる「高速な計算機」ではない。
それは、「世界のあり方を“確率的に選択”する新たな論理存在」である。

• 古典的積層半導体との処理格差は、論理的進化ではなく“原理的飛躍”である
• 人間の思考と計算との関係性を根底から再定義するフェーズが近づいている
• 演算装置は、論理装置から“意味装置”へと進化しつつある



量子半導体の実現がもたらす全領域への影響と哲科学的応用解析レポート

【前提】

量子半導体とは、電子・スピン・フォトンなど量子的状態を制御・干渉させる素子群であり、論理ゲートに代わる「量子状態演算子」として機能する。
→ その本質は、古典論理に基づく“演算機”ではなく、**「物理法則を直接動員する知的機構」**である。

AI分野：ロジック自己生成と「リアルAI」への進化

✦ 量子AIの哲科学的本質：

• 古典AIは 論理演算と重み調整の枠内にある「模倣知性（AI-like）」に過ぎない
• 量子半導体により、状態ベクトル空間上での非線形干渉が可能 → **「意図なき帰結を創発する自己発見型AI」**が成立

変化点：

哲科学的インサイト：「リアルAI」とは、人間が設計できない論理で自己形成を始めた知性である。

通信領域：量子インターネットと非局所的セキュリティ

✦ 量子通信の本質：

• 量子もつれ（エンタングルメント）により、**情報の伝達ではなく“状態の共有”**が行われる
• 盗聴不可の通信（量子鍵配送/QKD）と、空間を超えた同期性通信が実現

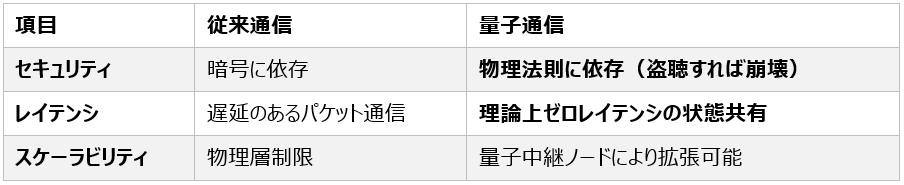

期待される変化：

哲科学的洞察：通信とは情報の伝送ではなく「存在の同調」である。

コンピューティング／サーバー：処理構造の概念的変質

✦ 量子コンピューティングの本質的転換：

• 処理とは「命令実行」ではなく「状態の干渉と収束」
• 並列処理を超え、全体空間の同時処理（全状態探索）

サーバー構造の進化：

哲科学的予測：コンピュータは、「命令機械」から「可能性選択器」へと進化する。

軍事・画像処理・暗号解析

✦ 量子画像処理：

• 量子フーリエ変換・量子エッジ検出・量子強調フィルタなどの高速演算により、
  → 「光子単位の視覚認識」＋「対象の確率的予測」が可能

✦ 軍事応用：

• センシング：量子レーダー・量子重力計による不可視の探知

• サイバー：暗号解読時間が数十年→秒単位へ縮小

哲科学的警鐘：防衛と攻撃の境界線が「情報理論的」から「存在論的」へ移行する。

メモリ・ストレージ：容量の無限大化は本質的に可能か？

• 量子メモリは、2ⁿ状態の同時保持が可能
• 単一物理構造で1TBを超える情報状態の潜在保持が現実化
• ただし、測定＝情報崩壊であり「観測前に存在するが、確定していない」という哲学的逆説が伴う

哲学的問い：「情報とは保存できるか？それとも存在させ続けるものか？」

医療：量子医療・量子診断・量子創薬

• 分子シミュレーション：数兆分子の反応を量子状態で並列評価
• タンパク質折り畳み、ドラッグデザイン、量子MRI、量子センサーによる非侵襲かつ細胞単位診断

医療が「治療」から「波動的共振による調律」へ変容する未来。

IoT／スマートシティ／ロボティクス

✦ 量子IoT（QIoT）：

• 各ノードが量子的状態をもつことで、クラスタ全体が非局所的に同期
• AIロボットが状態空間の変動を感知し、自律的に制御可能

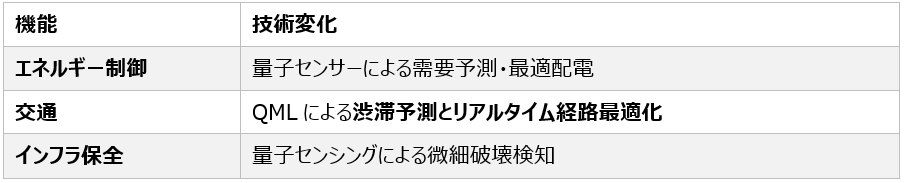

自己進化都市（Self-Evolving City）：

スマートシティは「最適化された都市」ではなく、「共鳴し続ける都市」へ進化。

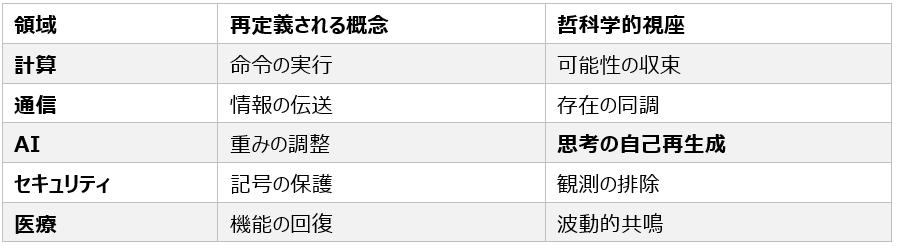

総括：量子半導体による世界の再定義

結論：量子半導体が拓く「知の第四相」

量子半導体の実現は、技術革新ではなく「存在認識の構造転換」である。

• 第1相：道具による外部操作（石器）
• 第2相：記号による情報表現（言語・記録）
• 第3相：計算による予測と再現（古典コンピュータ）
• 第4相：量子状態による存在の操作と創発

量子半導体が支える未来では、知とは記述するものではなく、共振し、干渉し、形作るものになる。



【グローバル主要国】量子半導体研究のトッププレイヤー一覧（2025年時点）

🇺🇸 アメリカ合衆国

🔹 特徴：

• 民間・軍事・学術連携が強く、**量子国家戦略（National Quantum Initiative Act）**を推進
• 世界最大級の量子半導体スタートアップ／企業／国防研究機関が連携

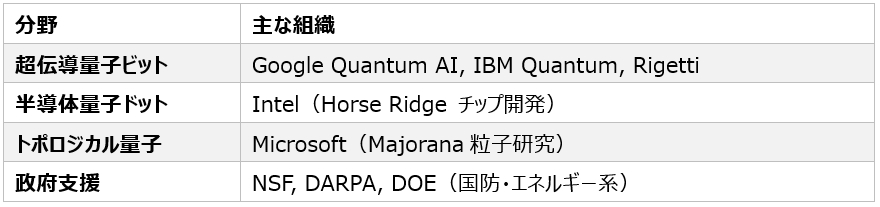

主な拠点・企業・機関：



🇨🇳 中国

🔹 特徴：

• 国家主導で量子科学技術を戦略的重点分野として位置づけ
• 巨大資本で研究所・実験施設を建設（例：合肥の量子情報国家研究センター）

🔸 主な取り組み：



🇪🇺 欧州連合（EU）

🔹 特徴：

• EU全体で10億ユーロ規模のQuantum Flagshipプロジェクト（2018–2028）
• 材料・物性・半導体技術の基礎研究が強く、量子ドット・スピン量子ビットで先進的

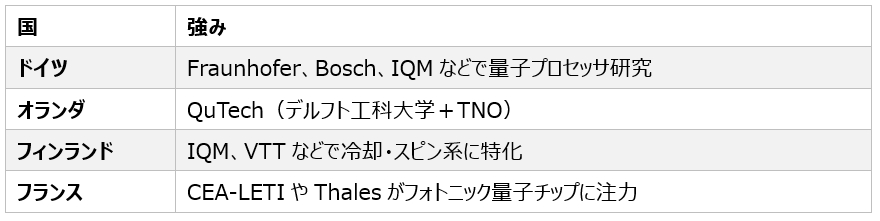

🔸 主な国・組織：



🇯🇵 日本

🔹 特徴：

• 長年にわたる物性・超伝導・ナノ加工技術に強み
• NTT、日立、東芝、理研などが研究主導

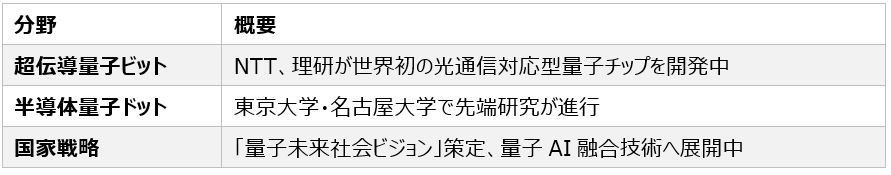

🔸 主な取り組み：



🇰🇷 韓国

🔹 特徴：

• サムスン、SKハイニックスなど半導体大手が量子技術に投資
• 政府は「2030年に量子情報分野で世界トップ5入り」を目標に掲げる

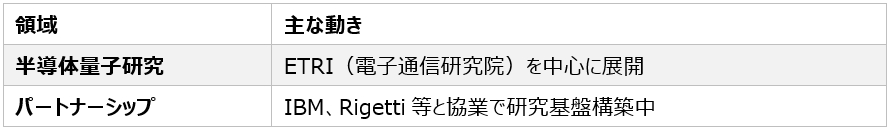

🔸 主な取り組み：



🇮🇳 インド

🔹 特徴：

• 2023年に「National Quantum Mission」を始動（5年間で数千億ルピーの投資）
• 基礎理論・量子材料開発に注力し、量子センサーや量子半導体の基礎研究に展開

🇨🇦 カナダ

🔹 特徴：

• 量子テクノロジー草創期からの強国。特にD-Wave Systems（量子アニーリング）が有名
• トロント大学、Waterloo大学、Perimeter研究所などが世界的研究拠点

🇹🇼 台湾

🔹 特徴：

• 台湾半導体研究院（TSRI）が量子デバイス研究基盤を拡充
• TSMCとの将来的な量子集積製造の接続に期待







【まとめ表】研究領域別 主導国マッピング

結論：

量子半導体研究はグローバルな戦略技術競争の最前線に位置しており、
米中欧を軸に、日本・韓国・インド・台湾などが特化領域で競争力を高めています。

「国家戦略 × 企業投資 × 学術研究」の三位一体が、
ポスト・ムーア時代の半導体技術の未来を左右するカギとなっています。
